在城市主干排水排涝渠系、重载交通主干道以及深覆土截污干管工程中，管道口径常达DN800至DN2200以上，地层埋深常在5米至8米甚至穿越软弱淤泥质地基。传统重型钢筋混凝土平口管因自身刚性过大、单节短且接头密布，在基底微不均匀沉降下极易引发接口剪切错位、开裂渗漏及路陷坍塌；而纯全塑实壁管道在大口径下为满足高环刚度需急剧增加壁厚，自重与材料成本呈指数级上升。钢带增强聚乙烯（PE）螺旋波纹管通过将经防腐处理的倒U型连续高强度镀锌冷轧钢带作为主支撑骨架，与高密度聚乙烯（HDPE）内外层经复合螺旋缠绕挤出熔融为一体，既保持了纯塑管道防腐低阻优势，又赋予管道高达SN10至SN16的卓越抗外压环刚度。本文从材料复合成型机理、深覆土管土共同受力、电热熔带与不锈钢卡箍密封焊接工法到隐蔽工程数字化移交，全面解析其在骨干排水工程中的应用价值。
刚柔相济复合结构机理：钢之强度与塑之防腐的深度融合

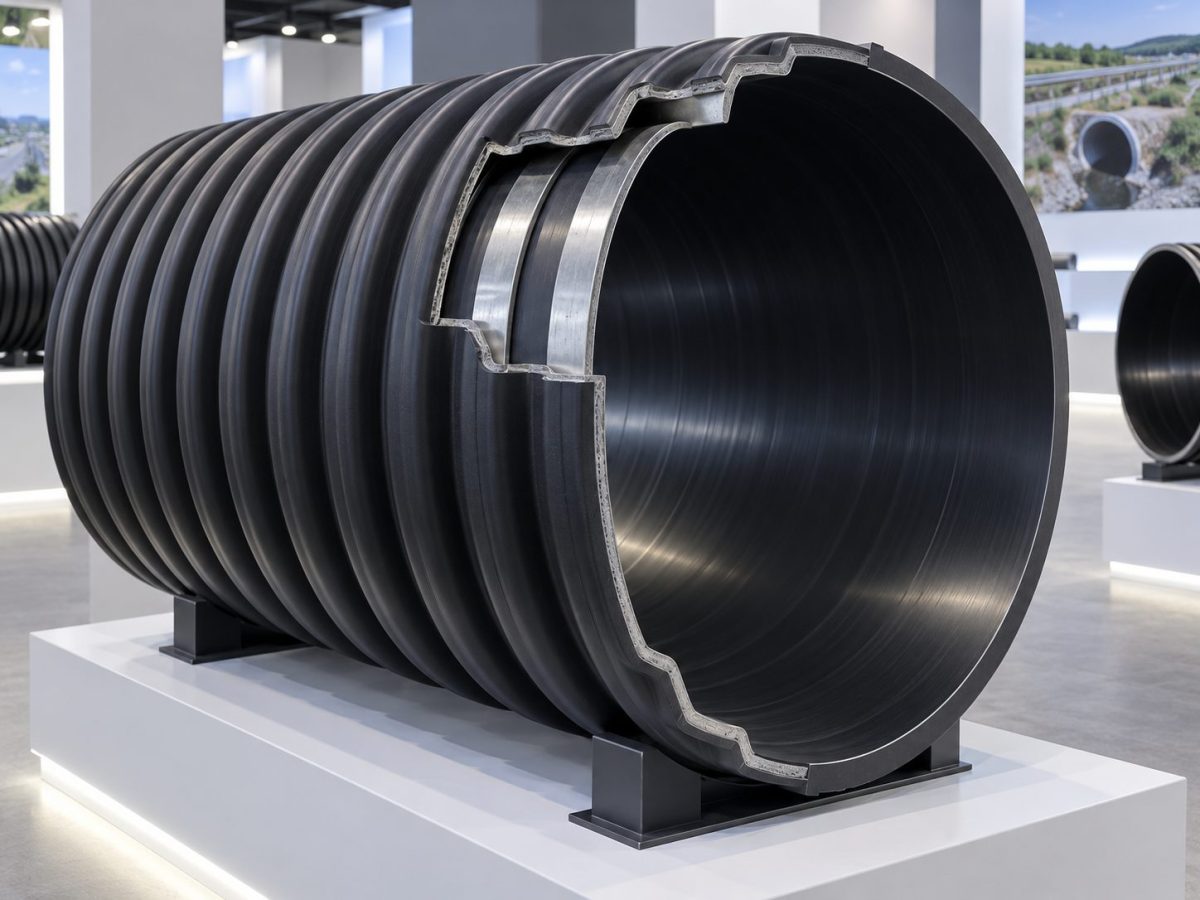

钢带增强聚乙烯螺旋波纹管的结构精髓在于‘以钢补塑、以塑护钢’的力学互补设计。纯聚乙烯塑料的弹性模量约为800~1000 MPa，而钢材的弹性模量高达206,000 MPa，是塑料的200倍以上。在管道外表面呈波纹状的肋条内部，嵌入经冷弯成型的倒U型连续镀锌钢带，钢带表面包覆专用高性能粘接树脂，在挤出高温下与外层保护PE及内层平滑PE熔融为无缝结合的均质复合壁。
湖南汇昌管业有限公司作为立足湖南、辐射全国重点水利市政项目的实体管道制造企业，生产的钢带增强螺旋波纹管口径涵盖DN300至DN2400，环刚度稳定达标SN8、SN10、SN12.5及SN16等级。管材完全符合城镇建设行业标准CJ/T 225-2011及国标要求。钢带外部被高分子PE层严密无缝包覆，阻绝了地下水、氧气及化学离子的侵蚀，即便在含氯离子、酸碱地下水及工业污水冲刷下，钢带骨架也能受到持久严密的物理防腐保护。
在水力输送特性方面，管材内壁为连续平整光滑的高密度聚乙烯层，粗糙系数n值保持在0.009至0.010。相较于传统水泥管（n=0.013~0.014），在同等管径与水力坡度下输水流速提升25%以上，不结垢、不滋生水藻，不仅有效防止污泥淤积，而且可为长距离平原低坡度重力流排水大幅削减埋深，降低中途提升泵站的建设与电耗成本。
深覆土管土协同受力解析：打破大口径防压塌的工程顾虑
在深覆土（5m~9m）与重型行车道下，大口径管材面临极高的静土压力与车轮冲击动载荷。传统刚性水泥管硬扛全部外载荷，一旦地基承载力局部不足即产生横向劈裂；而钢带增强管属于性能优异的半刚半柔复合管材，其力学响应机理极为科学。
当管顶承受覆土与车轮压力时，波纹肋条内的U型钢带提供了强大的第一道抗径向抗压环刚度；同时，管道产生极微小的弹性竖向压缩，管体两侧向外轻微膨胀，挤压沟槽侧壁密实回填土，从而激发沟槽周围土体产生强大的水平被动土抗力。这种由‘钢带骨架+密实回填土’共同构成的复合受力环，使管体承受的外压载荷向周围大体积土体扩散卸载。
工程验算表明，在规范回填密实度达到95%以上时，SN10或SN12.5的钢带增强管可承受10米深覆土工况下的土压力与重车动载；相较于同等通水截面的水泥混凝土管，其重量仅为混凝土管的1/8至1/10，大幅降低了软土地基由于管道自重过大导致的纵向不均匀沉降开裂风险。
大口径连接核心工法：电热熔带焊接与热收缩套双重防渗控制
大口径地下排水干管一旦发生接口渗漏，地下水长期掏空管周回填砂土，极易诱发严重的城市路面塌陷灾害。钢带增强管由于管径大、受力强，必须采用高可靠性的熔接一体化接口体系：
第一，电热熔带连接工法。电热熔带由PE板材内嵌特种电热合金丝网构成。施工前将待接两节管道轴线精确对齐，轴向间隙控制在10mm以内，彻底清除连接端面内外杂物泥沙并打磨毛化；将电热熔带对称缠绕于接头外壁，外层用专用加紧卡箍锁紧；连接专用数控焊接机，按管径与环境温度整定加热电流、电压与熔接时间。通电加热使PE带内表面与管材外表面深度互溶融为一体，冷却过程中保持锁紧受力，形成具备抗拉拔、抗剪切及高水密性的永久熔接密封。
第二，热收缩套辅助密封与内外双焊。在地下水位高或防渗要求严苛的干线工程中，可在管内口缝隙处采用手持挤出式焊枪熔注PE焊条进行内缝坡口热熔平滑焊接，实现‘内挤出焊+外电热熔带’的双重防渗屏障。对于DN1200以上大口径管，接头外部还可配套热收缩带烘烤收缩包覆，双重抵御地下泥沙渗入。
第三，沟槽回填夯实分层控制。管道安装对中后，管道腋角区域（管底以下及斜下方支承角范围）必须采用中粗砂人工捣固充填饱满，杜绝空洞；管两侧胸腔区域必须对称分层回填（每层厚度不大于200mm），密实度严格达到95%以上，管顶500mm以内严禁使用重型震动机械压实，确保竣工管道截面变形率在3%以内安全阈值。
技术方案矩阵比对：钢带增强螺旋波纹管与传统大口径管材对比
为便于市政设计院、总包及业主工程部在主干排水工程评审时直观权衡技术经济性，下表对大口径钢带增强聚乙烯螺旋波纹管、钢筋混凝土平口管及大口径实壁PE管的关键指标系统比对：
| 对比维度 | 钢带增强螺旋波纹管方案 | 传统替代管材方案 |
|---|---|---|
| 材料截面力学 | 镀锌冷轧钢带做肋骨+高密度PE内外熔融包覆，刚柔并济，环刚度高达SN10~SN16 | 重型钢筋混凝土浇筑，刚性极大，但抗拉拔抗剪切差，基底微沉降易断裂开裂 |
| 内壁水力输送 | 内壁光滑平整，粗糙系数n=0.009~0.010，水流流速高，不易挂垢沉砂 | 粗糙系数n=0.013~0.014，内壁多孔隙易挂污，长期流速慢，水力坡降要求大 |
| 接口密封防渗 | 电热熔带焊接+内缝挤出焊接，高分子互溶均质连接，抗沉降抗拉拔，零渗漏 | 水泥砂浆抹带或刚性套环，抗变形能力极弱，地下水位高时极易外渗掏空路基 |
| 装卸运输与吊装 | 重量仅为混凝土管的1/8~1/10，运输轻便，轻型机械即可下管就位，狭窄路段快 | 极其笨重，需重型吊车转运及下管，运输成本极高，软基施工易压坏沟槽支护 |
| 耐化学与寿命 | PE包覆层隔绝酸碱土壤腐蚀，耐耐受工业污水与H2S硫化氢气体，寿命50年+ | 易受含酸污水侵蚀露筋生锈，管顶容易被污水产生的硫化氢气体腐蚀软化剥落 |
| 全寿命周期成本 | 综合性价比高，省大型吊运机械与地基加固处理费，施工快捷，后期无渗水维修费 | 初始管材单价看似较低，但运输、大型吊装机械及后期地陷修补维护总成本极大 |
质量追溯与XZL-Trace数字移交：深埋干线的数字生命底账
大口径主干排水管道深埋于城市干道下方，一旦竣工回填便成为极难探查的地下隐蔽工程。湖南汇昌管业有限公司践行‘实体管道高质量制造+工程数字化配套配合’定位，联合湖南芯智联智慧科技有限公司，为重大市政干网项目提供XZL-Trace（芯智联智慧管网溯源系统）数字交付体系。
在生产制造环节，每根出厂钢带增强管均附带唯一出厂资产识别码，系统内嵌该批次钢带拉伸屈服强度、镀锌层防腐报告、PE树脂熔融指数及出厂环刚度检验报告。现场施工阶段，质检与监理人员使用手持移动终端打卡扫描，快速记录每个管段的桩号坐标、基底砂垫层隐蔽影像、电热熔带焊接参数曲线以及内外焊缝成型记录。
项目竣工验收时，建设方不仅获得一段结构完整的实体主干暗渠，更获取了与GIS地理信息底座融合的数字资产拓扑图谱。这为水务与市政管网运维部门后续开展机器人CCTV管道内窥、声呐沉积检测、清淤养护与周边地铁深基坑施工安全影响评估提供了极其精准的数字化底账。
关联阅读：市政雨污管网低阻防渗更新：HDPE双壁波纹管管土协同与接口工法解析；民用建筑室内排水防渗降噪：PVC-U排水管水力流态与立管工法解析；城市电网入地排管耐温抗压：湖南CPVC电力管厂家具备的选型工法解析。
选型与施工常见问答
问：钢带增强管内嵌钢带是否会在地下潮湿环境中生锈剥离？
答：完全不会。合格产品采用符合标准的连续热镀锌高强度钢带，并在钢带表面经电晕及精密预处理涂覆专用高分子粘接树脂；挤出成型时，内外层高密度聚乙烯在熔融状态下将钢带完全包裹密闭，形成塑料-树脂-钢带牢固粘接的复合整体，隔绝了水与空气的接触，即便输送酸碱污水也能确保钢带持久防腐不生锈脱层。
问：深覆土重载道路下铺设大口径钢带增强管，环刚度如何合理选型？
答：选型需结合埋深、地下水及地面荷载科学计算：在常规市政主干道埋深在2.5米至4.5米时，选用SN8或SN10已能满足承载；若埋深达到5米至8米以上、或者穿越高地下水位的软弱淤泥地基，推荐选用SN12.5或SN16等级管材，并严格控制管道胸腔区域级配砂石的对称夯实密度达到95%以上，发挥管土协同作用。
问：大口径管节电热熔带焊接施工时，怎样保证焊接一次性合格？
答：施工必须做到‘一平、二净、三紧、四定’：一平是两管端轴线对齐且高程一致，间隙小于10mm；二净是焊接区域外壁泥水油污用酒精擦拭并粗化打磨；三紧是电热带缠绕后外加紧固卡具用力拉紧锁牢；四定是根据管径和环境温度，使用数控电熔机精确设定输出电流和加热时间，并在通电及自然冷却过程中保持加压夹具不松脱。
问：软土地基或不均匀地层中施工，钢带增强管地基垫层如何处理？
答：严禁将管材直接摆放在岩石硬土或软烂泥浆上。规范工法要求基坑开挖后换填并整平150mm~200mm厚度的中粗砂垫层，并预留接头熔接操作工作坑；在含水量大、承载力低于80kPa的软土地段，应先做级配碎石或水泥稳定层加固地基，再铺砂垫层，利用钢带管的柔韧轴向抗变形特性顺应地基微沉降。
问：XZL-Trace系统能为大口径钢带管排水干线带来哪些实际运维收益？
答：XZL-Trace实现管材从生产出厂质检、现场焊接熔接参数记录到回填前影像的逐节唯一绑定。当竣工多年后城市管网进行清淤、CCTV内窥体检、或周边新建地铁及下穿隧道开挖施工时，运维管理部门可在GIS平台直接调取该深埋管段的精准三维坐标、壁厚环刚度等级及接头焊接真实影像，为事故预警与抢修排障提供确凿数字底账。
资料来源与标准依据
住房和城乡建设部：城镇排水防涝及地下主干管网更新改造重点技术指引；国家标准公开系统：CJ/T 225-2011《埋地排水用钢带增强聚乙烯（PE）螺旋波纹管》；湖南汇昌管业有限公司产品与重型复合管材技术体系。具体工程技术参数与验算依据施工图及相关国家标准执行。
