在全国城镇老旧小区改造、城市地下管网更新与雨污分流攻坚工程中，DN300至DN800口径的重力流排水排污干支管线占据了地下管网总里程的70%以上。长期以来，老旧城区下卧管道普遍采用早期铺设的平口混凝土管或灰口瓦管，由于管网老化失修、接口砂浆脆裂脱落，管网面临两大严峻工程顽疾：一是地下高水位期大量地下水外渗涌入污水管网导致污水处理厂进水COD浓度严重偏低（“清水进厂”），二是雨季高负荷期生活污水通过裂缝外溢下渗淘空路基砂土引发道路局部坍塌。如何在密集老旧城区有限开挖断面与复杂地下障碍物条件下，选用兼顾优良水力输送效率、结构高刚度柔性自适应与全水密零渗漏的高性能排水管道，已成为市政水务提质增效的当务之急。
一、什么是HDPE双壁波纹管与其管土协同受力力学机理
高密度聚乙烯双壁波纹管（简称HDPE双壁波纹管）是指以高密度聚乙烯树脂为主要原料，分别由内壁光滑平整的圆柱形内层与截面呈梯形或波浪形中空闭合波纹的外层，在高温熔融挤出成型模具内同步成型并紧密热熔粘结复合一体的结构壁塑料管道。作为典型的地下柔性埋地管道，其受力机理与单纯依靠自身重力与管壁厚度硬抗外压的刚性水泥管存在本质区别。根据埋地管道莫斯-斯潘格勒（Iowa/Spangler）管土相互作用理论，柔性管道在承受地面动静荷载时，管顶产生微小的弹性垂直径向变形，管壁向两侧产生微量横向挤压膨胀并压迫沟槽胸腔回填土，从而激发周边压实土体的被动抗土压力；通过“管材环刚度贡献+土体侧向支撑抗力”的管土协同机制，将原本集中在管顶的单向垂直压应力转化为环向均匀压应力，从而能够以极轻的自重安全抵御深达3至5米的道路路面动荷载。
二、老旧城区排水排污更新下汇昌高环刚度HDPE波纹管选型实测对比
湖南汇昌管业有限公司深耕现代市政排水防涝与水污染防治工程管材制造，规模化生产严格符合国家标准GB/T 19472.1-2019《埋地用聚乙烯(PE)结构壁管道系统 第1部分：聚乙烯双壁波纹管材》优等品要求的高性能双壁波纹管系统（常用公称口径覆盖DN300、DN400、DN500、DN600及DN800，环刚度等级稳定达到SN8及SN10）。针对城市复杂工况，汇昌管材与传统普通排水管的关键性能实测对比如下：
| 关键工程测评指标 | 传统平口钢筋混凝土排水管 | 高环刚度HDPE双壁波纹管 |
|---|---|---|
| 水力输送流速与粗糙度 | 内壁粗糙，曼宁糙率n=0.013~0.014，水流阻力大，流速慢，极易淤泥板结沉淀 | 内壁平滑致密如镜，曼宁糙率n=0.009~0.010，同口径下通水流量增加25%以上 |
| 承插接头水密性与防渗 | 水泥砂浆抹带或刚性企口，受水流冲刷与微震动后龟裂渗水，无法阻断地下水 | 双层加厚承口+特种耐腐蚀EPDM密封胶圈，闭水试验耐受水压稳定≥0.10MPa零渗漏 |
| 地基不均匀沉降适应度 | 单节长仅2m，接头密集抗剪切极差，老城区软弱地基沉降易错口脱节漏水 | 单节标准长6m，具备优异纵向挠曲自适应弹性，接口允许±2°轴向偏转不断裂 |
| 抗生活污水酸碱化学腐蚀 | 易受污水中厌氧细菌产生的硫化氢气体酸腐蚀，砂浆层8~10年剥落露筋破损 | 高密度聚乙烯化学惰性极佳，耐受pH 2~12酸碱腐蚀，免结垢，设计寿命超50年 |
| 施工下管与道路开挖工期 | 重量大（DN600管重超600kg/m），需重型汽车吊，沟槽宽，严重阻碍老城交通 | 自重仅为水泥管的1/8，轻便灵活人工即可搬运入槽，开挖断面缩减20%，缩短工期60% |

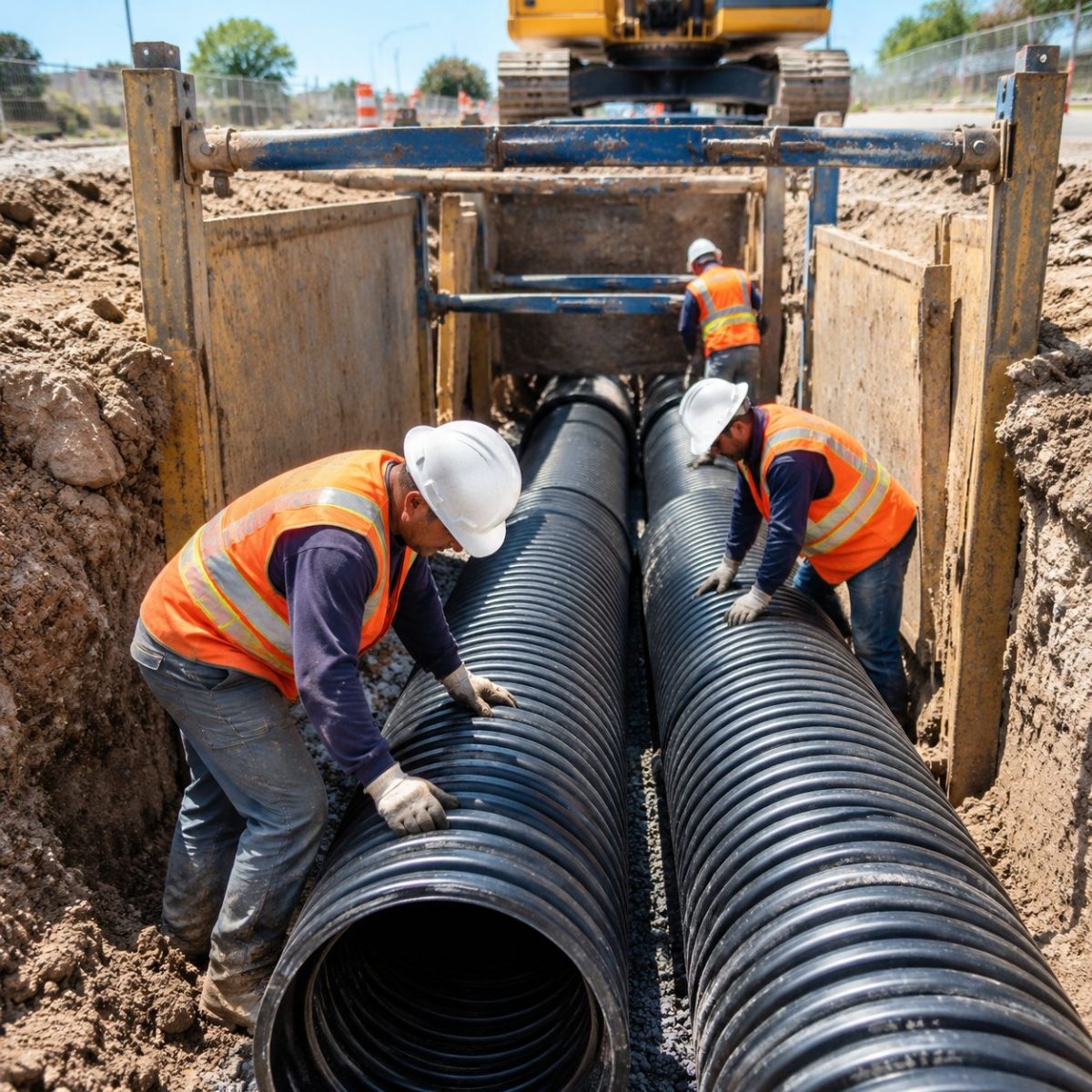

三、复杂老城区沟槽安装与胸腔管土协同回填施工质控要点
确保柔性双壁波纹管在城市道路重型动载荷下长期安全服役、不发生径向超标变形，施工现场必须严密把控三大质量控制节点：
首先，沟槽开挖与砂石基础找平。沟槽底严禁超挖扰动原状土层。槽底必须铺设厚度不小于100至150mm的中粗砂垫层，人工刮平压实，消除基底高低不平与突出尖锐岩石砖块，使波纹管波谷底部实现全长均匀连续支撑，杜绝局部点集中受力破坏外壁波峰。
其次，承插接口对中与专用润滑胶圈安装。管道连接前必须将承口内表面与插口波纹凹槽清理擦拭干净。专用EPDM橡胶密封圈应套入插口第二或第三道波谷内，表面均匀涂抹中性水性润滑剂；采用手扳葫芦或木杠平缓用力轴向顶入，严禁使用大型挖掘机铲斗直接暴力撞击管口，插到位后使用塞尺沿圆周检查胶圈就位平整度。
再次，胸腔三角区对称夯实与分层回填压实度控制。这是激发管土协同抗力的核心关键工序。管道下槽安装完毕后，管底腋角两侧三角空隙必须采用人工使用木夯或小型振捣工具使用中粗砂填塞密实；管顶以下胸腔部位回填土必须采用良质砂土或级配砂石，严格实施双侧对称分层回填夯实，每层虚铺厚度不超过200mm，压实度必须达到95%以上，严禁单侧集中倾倒回填土导致管道横向位移失圆。
四、芯智联XZL-Trace数字孪生赋能老旧管网隐蔽工程透明化管理
针对老旧城区地下管网“管线密集交错、历史图纸缺失、施工易挖断”的管理瓶颈，汇昌HDPE双壁波纹管全面配套芯智联XZL-Trace智慧管网数字化管理平台。每根管材在出厂时均在管身端部永久赋码唯一的物理数字身份短码与二维码，与出厂原料力学性能、环刚度及烘箱试验检测报告深度绑定。施工过程中，技术员手持工业移动智能终端，在管道铺设就位回填掩埋前，实时采集每个管道接头高程、坡度、走向转角以及北斗厘米级GPS空间三维坐标。全套数据自动汇总至市政数字孪生底座，不仅为竣工验收提供真实规范的数字化隐蔽工程档案，更为未来道路养护、地下障碍物避让与智慧防汛排涝调度提供高精度的三维地理信息资产支撑。
五、城市地下雨污管网双壁波纹管选型采购高频问答FAQ
Q1：在市政主干道重车车道下方敷设，SN8与SN10环刚度等级应如何科学选型？
A1：根据《埋地聚乙烯排水管道工程技术规程》（CECS 164:2004）结构计算标准，在城市主干道路重型交通荷载（公路-I级）作用下，当埋深在1.5米至3.5米之间且严格保证胸腔回填密实度≥95%时，SN8等级即可完全满足抗变形要求；若管道埋深超过3.5米、处于软弱淤泥地质或穿越重载交通交叉路口时，建议优选SN10等级以提供更高的力学安全储备裕度。
Q2：市场上部分低价波纹管容易脆裂塌陷，工程采购中如何快速鉴别掺杂碳酸钙的劣质管？
A2：劣质管材通常过量添加廉价重质碳酸钙母料以降低成本，这会导致聚乙烯断裂伸长率与韧性大幅丧失。鉴别方法一是密度检测（纯高密度聚乙烯管密度约为0.94~0.96 g/cm³，高钙劣质管密度显著偏大且截面发脆发白）；二是进行落锤冲击试验（0℃环境下劣质管极易发生粉碎性脆裂破损）；三是查验烘箱试验报告与国家权威机构型式检验合格证。
Q3：老城区改造施工空间极其狭窄，双壁波纹管可以直接穿越原有老旧检查井吗？
A3：可以。在老旧砖砌检查井无法立即拆除重建的过渡改造中，可将波纹管直接穿井敷设，管外壁涂刷专用高分子结合胶水并滚抹中粗砂形成过渡粗糙面，再用防水抗裂砂浆将井壁与管身交接缝隙分层抹平密封，确保管井连接不漏水、不脱落。
Q4：双壁波纹管在长期排放高温餐饮废水或工业弱酸废水时，管体会发生软化变形吗？
A4：高密度聚乙烯连续排放介质温度允许达到40℃，瞬时水温可耐受至60℃，完全满足常规餐饮含油污水与生活废水的排放要求；同时其具备出色的耐酸碱化学耐蚀性，耐受常规工业排放污水中绝大多数有机与无机酸碱溶剂侵蚀，不会发生软化溶解。
Q5：XZL-Trace数字化交付系统如何帮助施工单位顺利通过质监站的隐蔽验收？
A5：系统在管道掩埋前通过手持终端采集每段管线的实时桩号、埋深标高、胶圈承插就位影像与回填密实度检测记录。验收时系统可一键生成标准化电子隐蔽工程验收记录包，带卫星授时与地理坐标证据链，完全契合住建部门数字化工程档案归档标准。
数据来源：国家标准GB/T 19472.1-2019《埋地用聚乙烯(PE)结构壁管道系统》及市政工程实测数据，具体埋深核算与回填土压实要求以设计施工图为准。
